Merubah Mode dan FPS Kamera Schnell SX-3151C melalui OSD Menu Kamera

On screen display menu kamera atau lebih dikenal juga dengan OSD Menu kamera adalah suatu menu pada kamera analog, baik itu kamera TVI/ CVI/ AHD yang digunakan untuk menampilkan informasi atau merubah parameter kamera analog tersebut.



Tidak semua kamera mempunyai OSD Menu Kamera, dan tidak semua kamera yang mempunyai OSD Menu bisa tampilkan OSD Menu kameranya di semua brand/tipe DVR.

Schnell SX-3151C merupakan salah satu kamera yang mempunyai OSD men. Melalui OSD Menu di kamera ini, kita bisa merubah mode kamera menjadi TVI / CVI / AHD dan juga bisa merubah fps kamera. Untuk menampilkan OSD Menu Schnell SX-3151C bisa menggunakan DVR Schnell XS-5N104E. Pada artikel ini, saya akan mencontohkan cara merubah mode dan FPS Kamera melalui OSD Menu.

Langkah-langkahnya adalah sebagai berikut :

1.  Hubungkan kamera Schnell SX-3151C ke dvr schnell XS-5N104E dan pastikan kamera sudah bisa tampil liveview di monitor.

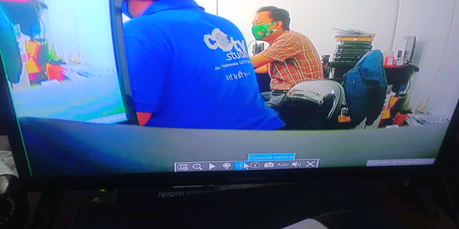

2. Klik kamera hingga tampil menu seperti digambar berikut, lalu pilih menu “Coaxial Control”.

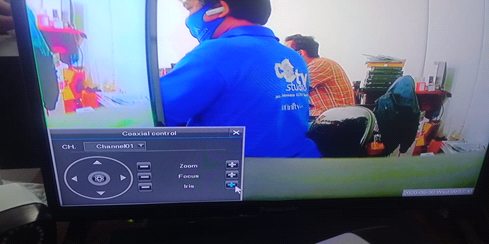

3. S elanjutnya akan tampil interface coaxial control, pilih tombol “Iris +” untuk menampilkan OSD Menu.

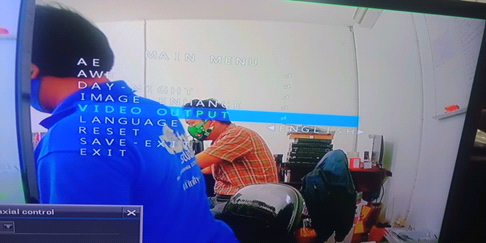

4. Pilih Menu Video Output. Gunakan tombol atas dan bawah di coaxial control untuk memilih OSD Menu, dan gunakan tombol Iris + untuk Enter (Membuka menu).

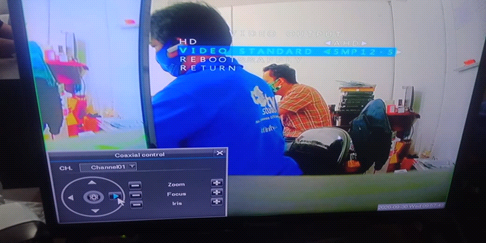

5. Pada view berikutnya disini kita bisa lihat default setting kamera schnell SX3151C adalah AHD 12.5 FPS, kita bisa mengganti menjadi TVI dengan cara klik tombol kanan atau kiri pada coaxial control. Lalu setelah itu kita pilih reboot and apply.

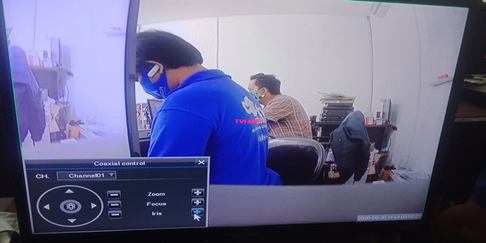

6. Terakhir kamera akan restart dan tunggu beberapa detik sebelum kamera tampil kembali dengan mode TVI seperti gambar berikut.
