Versi Baseline 4.20.000 DVR HD telah dirilis, dan antarmuka GUI dialihkan ke 4.0.
Berikut Ini Adalah Perbandingan Modul Fungsi Utama GUI 4.0 DAN GUI 3,0
Petunjuk Perbandingan AntarMuka Lokal GUI 4.0 DVR Dan GUI 3.0
Daftar Isi .....
- AntarMukaUtama Dan Live View ( Target Detection Dan Llive View Di layar Yang Sama )
- Playback
- Backup ( File Management )
- Camera
- Smart Analysis
- Storage
- System
- Maintenance
- Yang Lain
PTZ Control
Alarm / Exception
Record Manual
Logout / Shutdown / Reboot
Switching Port Utama Dan Port Sekunder
Start Recording All Day Continuous
Download
1. Antar Muka Utama & Live View

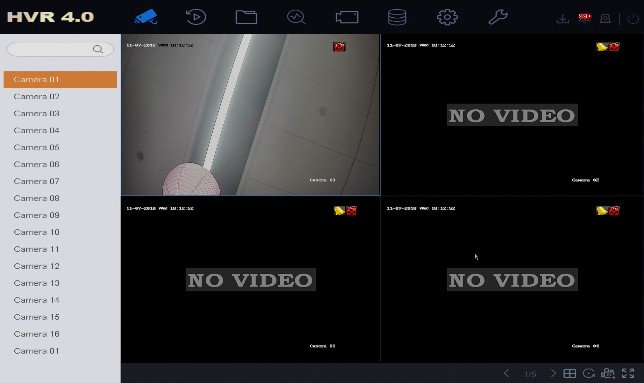

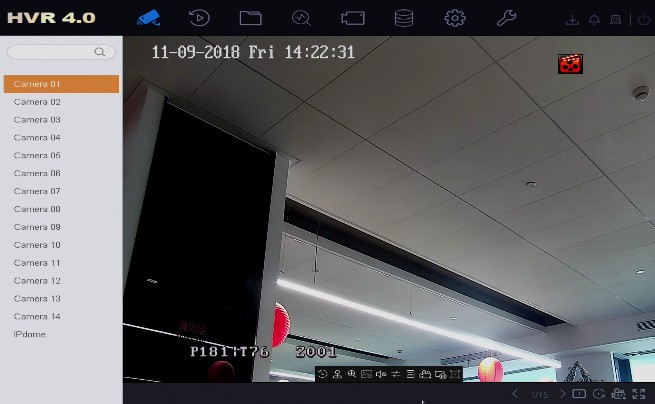

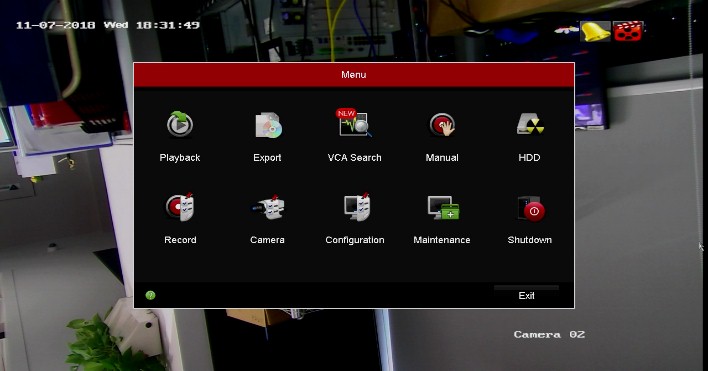

Gambar 1 antarmuka utama GUI 4.0 Gambar 2 antarmuka utama GUI 3.0
Interpretasi: GUI 4.0 mengadopsi desain datar, menu konfigurasi ditampilkan secara langsung. GUI 3.0 memerlukan tombol mouse kanan untuk memanggil menu utama. Menu baru lebih lanjut menyesuaikan klasifikasi fungsi, yang lebih mirip dengan desain klien/Web dan lebih kontemporer.
Tip: Di antarmuka Live View GUI 4.0, gunakan tombol mouse kanan untuk masuk dan keluar dengan cepat dari full screen.
Target Detection Dan Live View Di layar Yang Sama

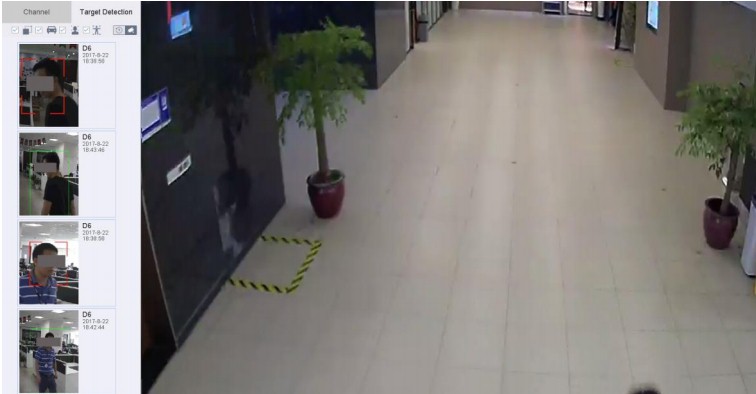

Gambar 3 Target Detection GUI 4.0
Interpretasi: Antarmuka GUI 4.0 memiliki fungsi baru. Setelah fungsi Event diaktifkan (misalnya smart detection（VCA）；vehicle detection；face detection；human body detection), kalau memilih target yang sesuai dalam Target Detection di antarmuka Live View, ketika alarmnya ditrigger, gambar yang sesuai akan muncul di daftar kiri. Klik gambar dapat playback video Event yang sesuai.
[Catatan: Hanya model iDS dan seri 73/81/90 yang high-end memiliki fungsi ini]
2. PlayBack

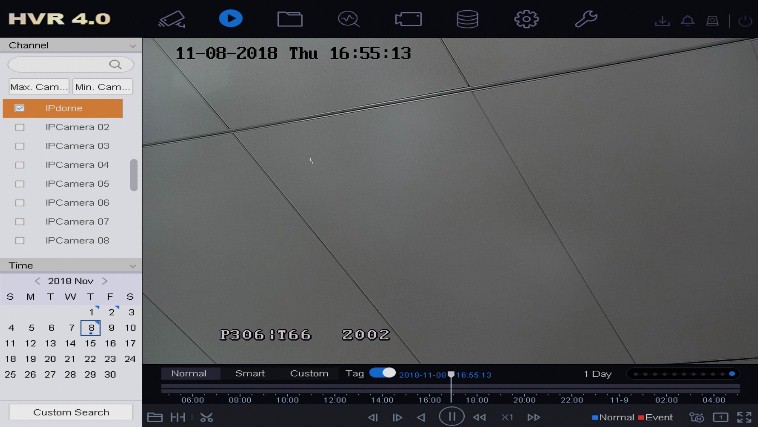

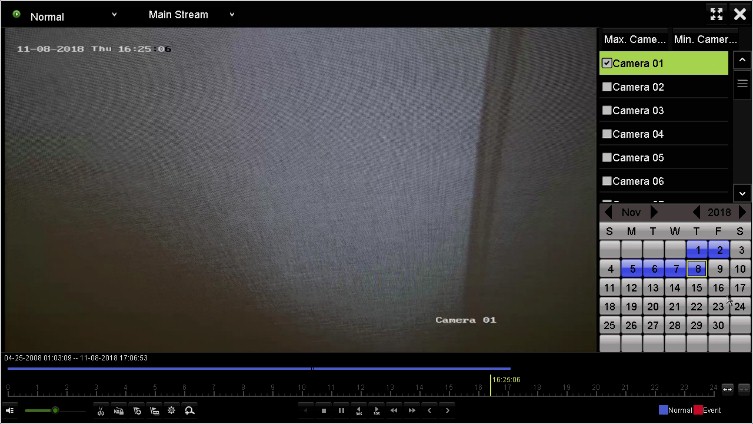

Gambar 4 Playback GUI 4.0 Gambar 5 Playback GUI 3.0
mode playback, yaitu: Normal, Smart, Custom, Tag
3. Backup ( File Management )

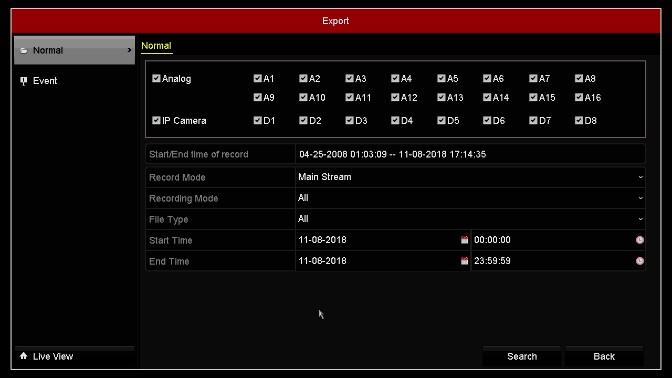

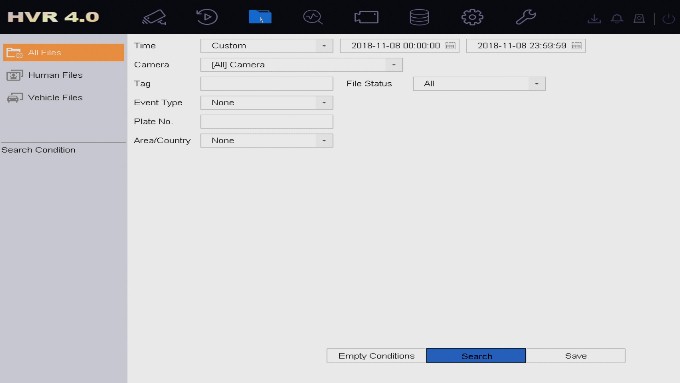

Gambar 6 File Management GUI 4.0 Gambar 7 Export GUI 3.0
Interpretasi: Antarmuka File Management GUI 4.0 sesuai dengan antarmuka Export GUI 3.0. File dapat dicari dan diekspor, dan aturan pencarian yang umum digunakan dapat disimpan.
4. Camera

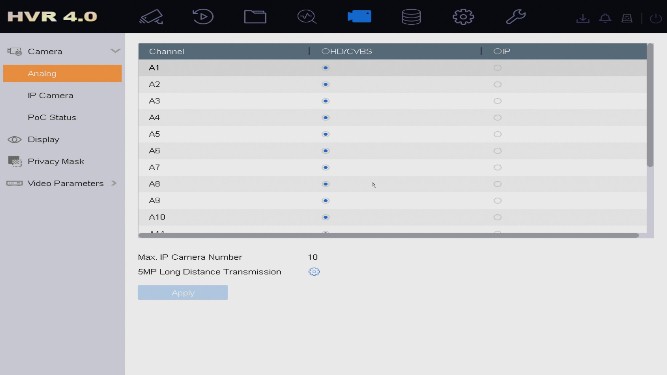

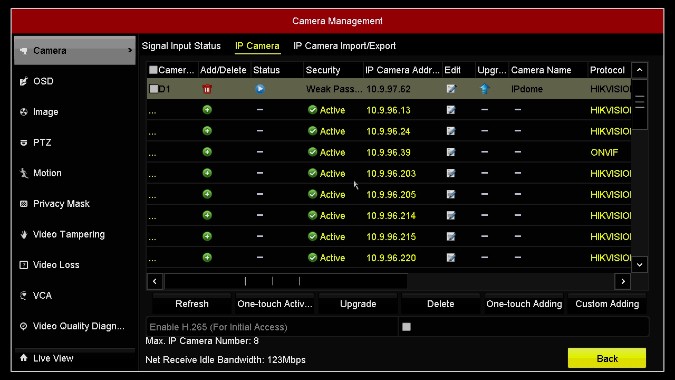

Gambar 8 Camera GUI 4.0 Gambar 9 Camera Management GUI 3.0
Interpretasi: GUI 4.0 telah memindahkan "Motion Detection", "Smart Event", "Video Loss", "Video Tampering" dari antarmuka Camera Management ke antarmuka Sistem. Pindahkan "Encoding Parameters" dalam konfigurasi rekaman GUI3.0 asli ke direktori ini.
5. Smart Analysis

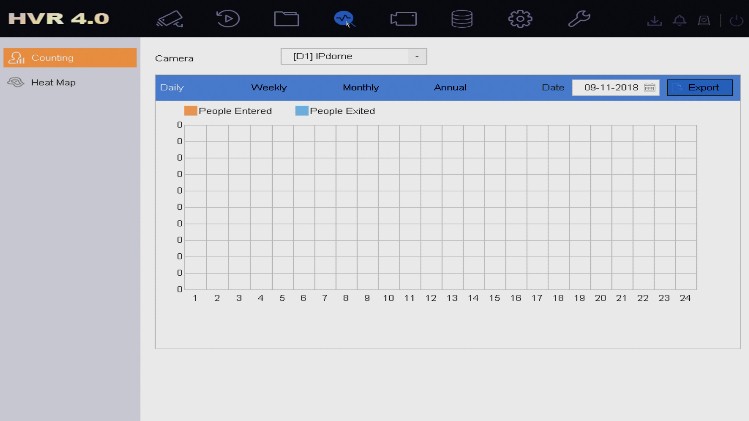

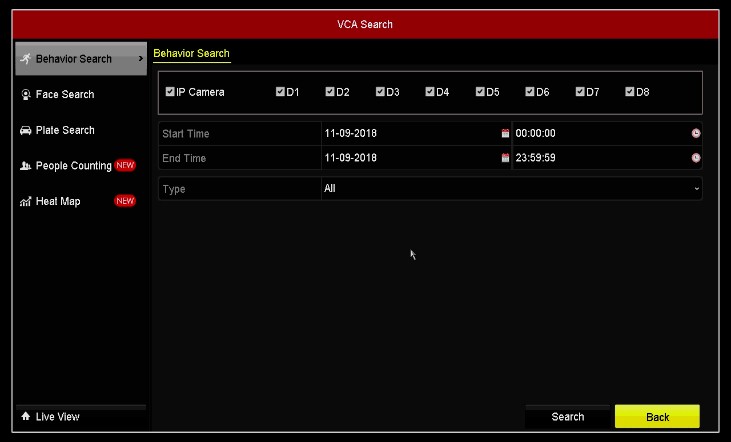

Interpretasi: GUI 4.0 memindahkan "Behavior Search", "Face Search" dan "Plate Search" dari direktori ini ke antarmuka File Management, dan hanya tinggal "Counting" dan "Heat Map".
6. Storage

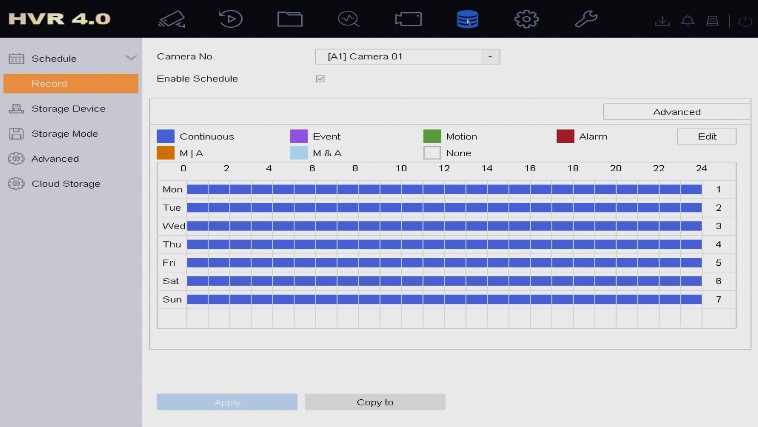

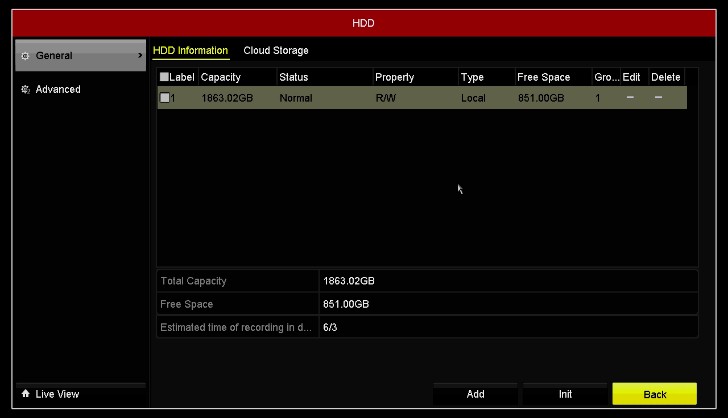

Gambar 12 Storage GUI 4.0 Gambar HDD 13 GUI 3.0
Interpretasi: GUI 4.0 menggabungkan "HDD" dan "Record" dari menu GUI 3.0 ke "Storage", tetapi "Encoding Parameters" dipindahkan ke antarmuka "Camera".
7. System

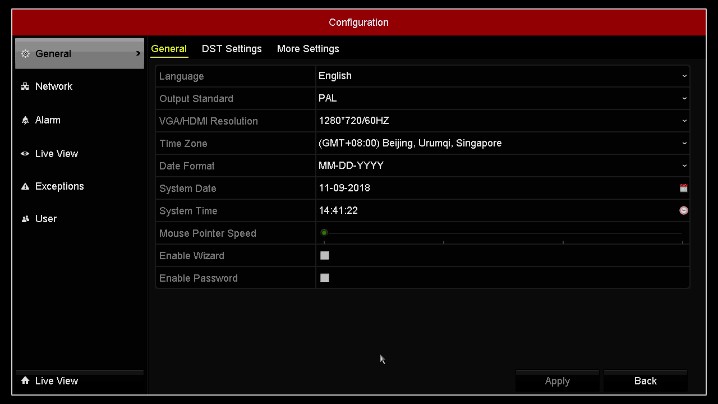

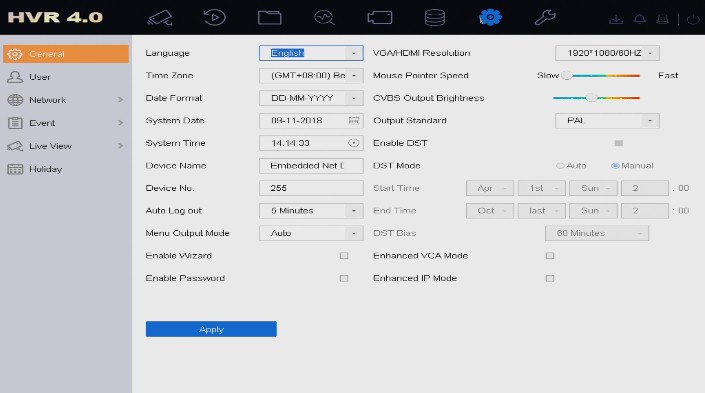

Gambar 14 System GUI 4.0 Gambar 15 Configuration GUI 3.0
Interpretasi: GUI 4.0 berkumpul "Normal Event", "Smart Event" dan "Exception" di direktori "Event" di antarmuka System, dan konfigurasi "Holiday" juga dipindahkan ke direktori ini. Pada saat yang sama, "Channel-Zero" juga dipindahkan ke direktori "Live View" di antarmuka System. Selain itu, di direktori "User" juga menambahkan fungsi Live View Permission on Lock Screen.
8. Maintenace

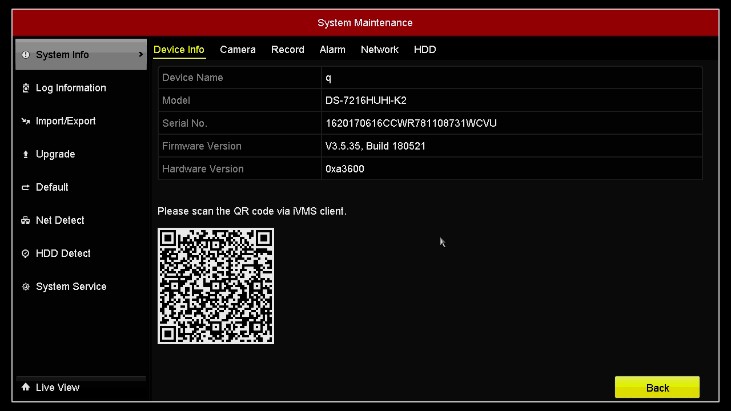

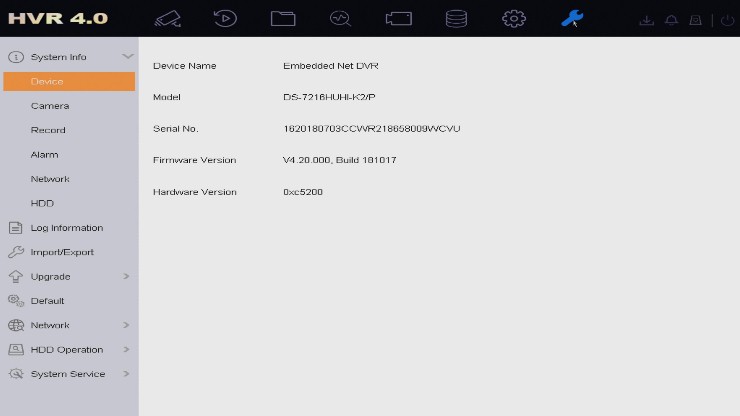

Gambar 16 Maintenance GUI 4.0 Gambar 17 System Maintenance GUI 3.0
Interpretasi: Hampir tidak ada perubahan pada menu lama dan baru dari antarmuka ini, tetapi mode desain sedikit berubah.
9. Menu Yang Lain - Lain
PTZ Control

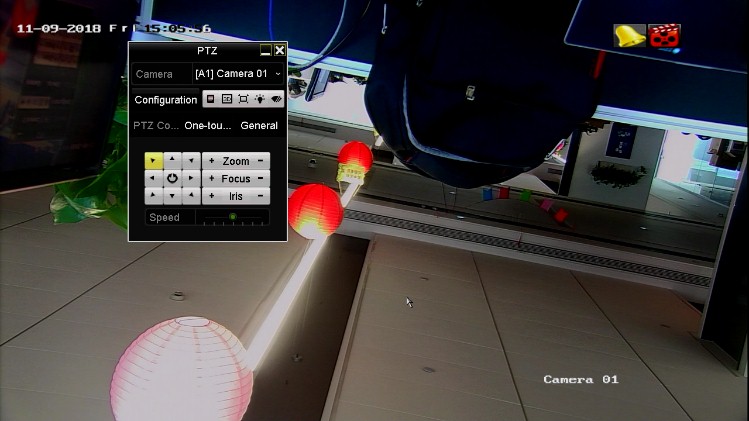

Gambar 18 PTZ Control GUI 4.0 Gambar 19 PTZ Control GUI 3.0
Interpretasi: Antarmuka PTZ Control yang baru lebih teknologi dan mendukung tampilan thumbnail titik Preset.
Alarm / Exception

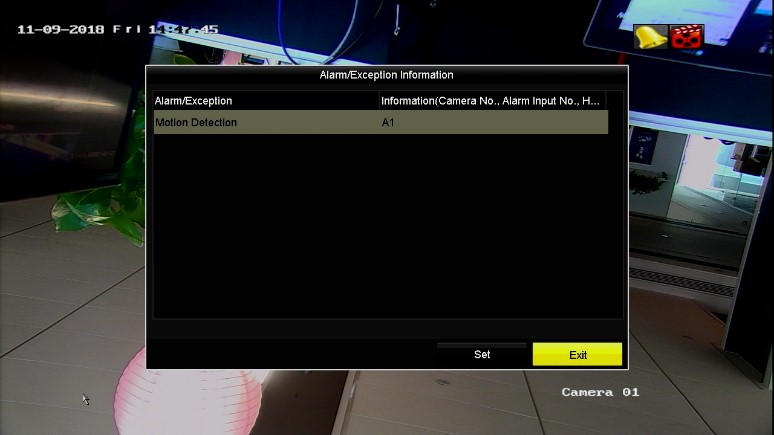

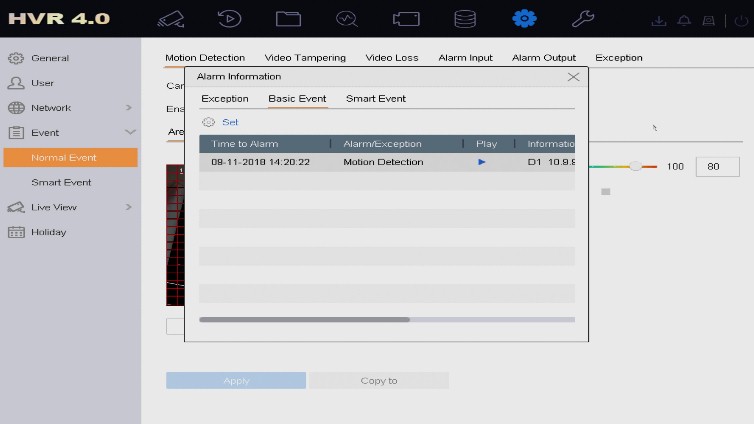

Gambar 20 Alarm Information GUI 4.0 Gambar 21 Alarm/Exception Information GUI 3.0
Interpretasi: Prompt Alarm Information GUI 4.0 menampilkan di tempat lonceng sudut kanan atas antarmuka Live View, dan ada sejumlah tampilan. Prompt Alarm/Exception Information GUI 3.0 menampilkan di sudut kiri bawah antarmuka Live View, klik ikon untuk membuka informasi prompt.
Menu baru menampilkan Exception, Basic Event, Smart Event secara terpisah.
Record Manual

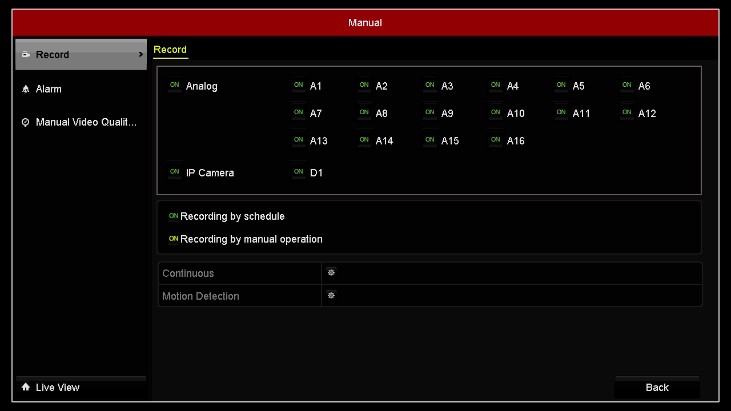

Gambar 22 Record Manual GUI 4.0 Gambar 23 Manual GUI 3.0
Interpretasi: Fungsi Record Manual GUI 4.0 hanya dapat diaktifkan melalui mengklik ikon cepat di bawah antarmuka Live View. Tetapi selain mengklik ikon cepat di bawah antarmuka Live View, GUI 3.0 juga dapat masuk ke antarmuka Manual untuk mengaktifkan fungsi Record Manual. Fitur ini jarang digunakan
Logout / Shutdown / Reboot

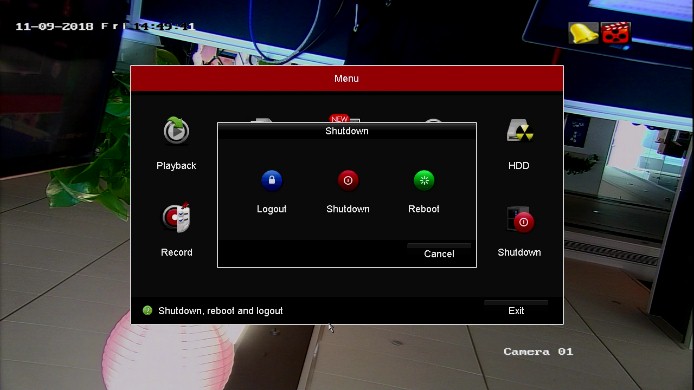

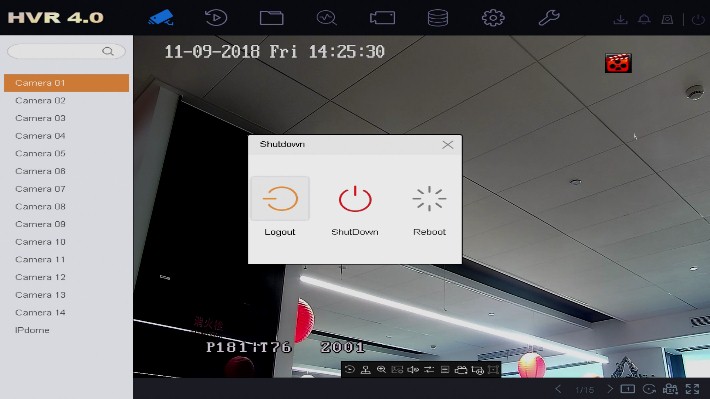

Gambar 24 ShutDown GUI 4.0 Gambar 25 ShutDown GUI 3.0
Interpensi GUI 4.0 perlu mengklik ikon paling kanan di sudut kanan atas antarmuka utama untuk membuka antarmuka ShutDown, GUI 3.0 di menu utama ada pilihan ShutDown.
Swiching Port Utama Dan Sekunder
Intervensi : GUI 4.0 membatalkan fungsi switching port utama dan port sekunder, layar sekunder hanya dapat Live View dan tidak ada fungsi kontrol mouse.
Start Recording All-Day Ccontinuous

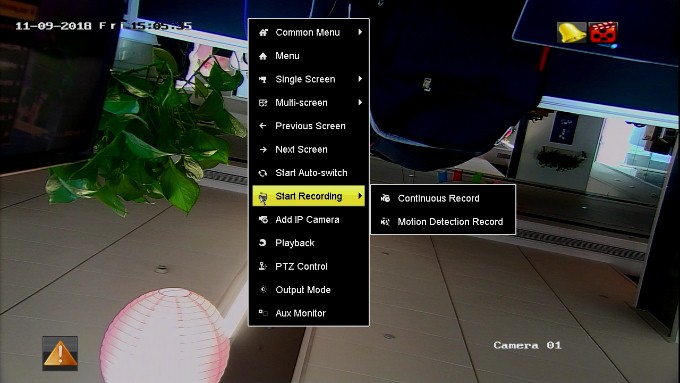

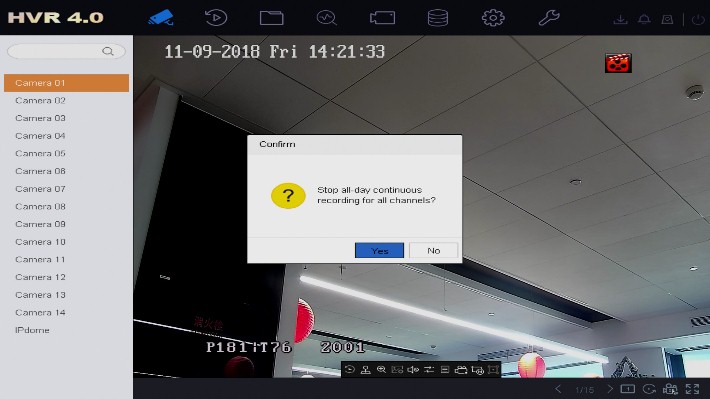

Gambar 25 Start recording all-day continuous GUI 4.0 Gambar 26 Start Recording GUI 3.0
Interpretasi: Klik ikon Kamera di sudut kanan bawah antarmuka Live View GUI 4.0 untuk membuka atau menghentikan recording dengan satu tombol. GUI 3.0 dapat membuka recording dengan satu tombol dapat melalui klik tombol kanan mouse
Download

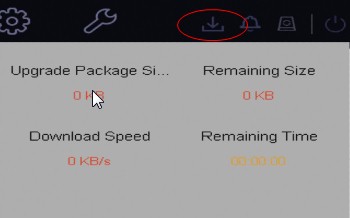

Gambar 27 Download GUI 4.0
Interpretasi: Klik Panah Bawah di sudut kanan atas di antarmuka utama GUI 4.0 dapat melihat kemajuan download, GUI 3.0 tidak memiliki fungsi ini
Ringkasan: Menu generasi baru mengadopsi desain yang lebih kontemporer dan teknologi untuk meningkatkan pengalaman pengguna produk. Saya harap dokumen ini dapat membantu Anda lebih baik mengalami antarmuka GUI generasi baru. Jika Anda memiliki komentar atau saran, sambutlah umpan balik untuk dukungan produk，pra-penjualan dan manajer produk.
